Descripcion

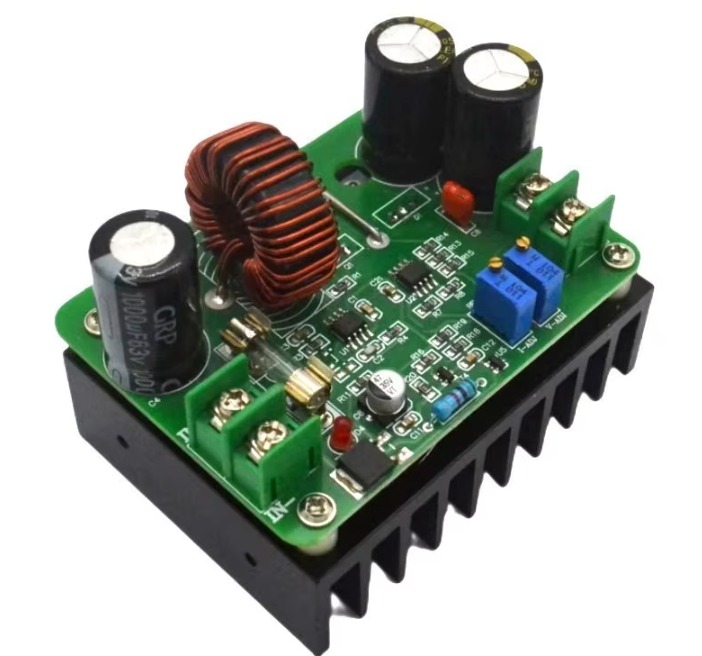

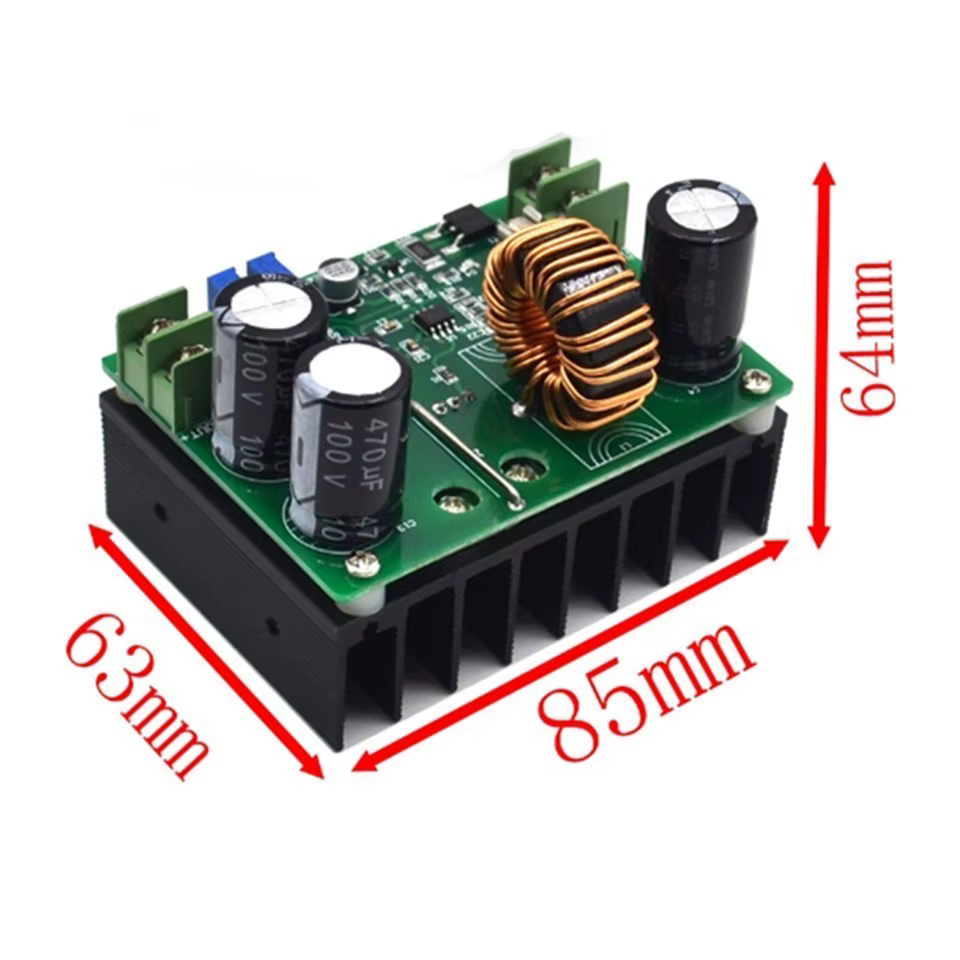

El convertidor DC-DC Boost de 600W es un módulo electrónico de potencia diseñado para elevar el voltaje de una fuente de corriente continua y proporcionar una tensión de salida superior a la tensión de entrada. Funciona mediante una topología de conversión conmutada Step-Up o Boost. Esta configuración permite transformar una alimentación DC de menor voltaje en una salida de voltaje superior, ajustable según las necesidades del circuito conectado. El módulo admite un rango de entrada anunciado de 10V a 60V DC y proporciona una salida ajustable de 12V a 80V DC. Incorpora regulación de voltaje constante y limitación de corriente constante, conocidas como CV y CC. La regulación CC/CV permite establecer una tensión de salida y limitar la corriente suministrada a la carga. La corriente y la potencia realmente disponibles dependen de la tensión de entrada, de la capacidad de la fuente de alimentación, de la diferencia entre las tensiones de entrada y salida y de las condiciones de refrigeración. Su diseño incorpora un inductor toroidal de potencia, capacitores de filtrado, componentes electrónicos de conmutación, potenciómetros de ajuste y borneras de conexión. La placa se encuentra instalada sobre un disipador de aluminio que facilita la evacuación del calor generado por los componentes de potencia. Este módulo resulta adecuado para sistemas de alimentación de corriente continua, prototipos electrónicos, bancos de pruebas, equipos alimentados mediante baterías y aplicaciones que necesitan elevar una tensión DC. Debido a su topología Boost, no permite reducir la tensión de salida por debajo de la tensión de entrada. Para su instalación se recomienda verificar la polaridad, ajustar los parámetros eléctricos antes de conectar la carga y proporcionar refrigeración suficiente cuando funcione con potencias elevadas.
- Conversión de voltaje en proyectos con baterías.
- Construcción de fuentes de alimentación regulables para laboratorio o prototipos.
- Bancos de prueba y prototipos electrónicos.
- Fuentes de alimentación DC ajustables y compactas.
- Fuentes de alimentación regulables y reguladores de voltaje para prototipos electrónicos.
- Alimentación de equipos electrónicos que requieren elevación de tensión continua.
